5X
SERIES

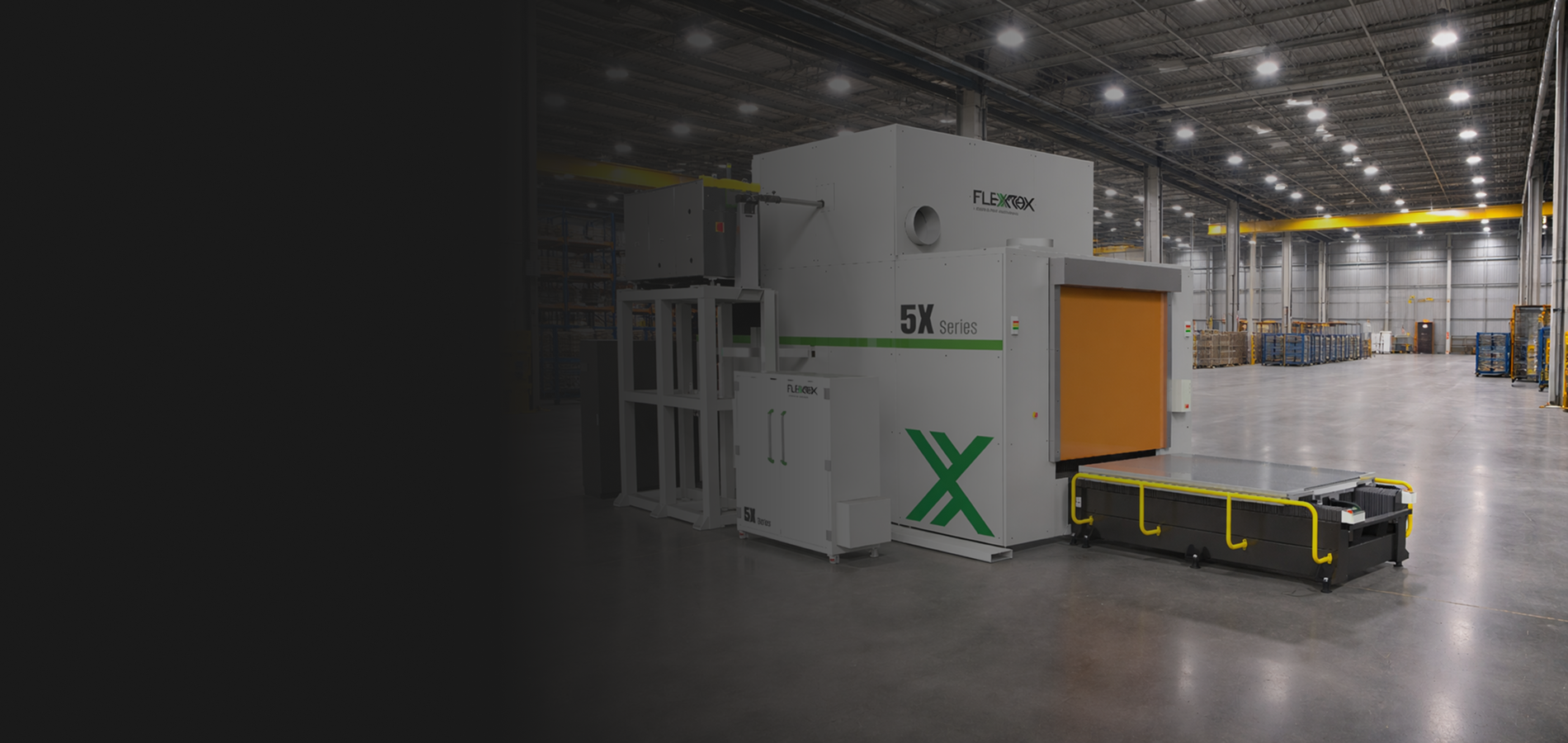

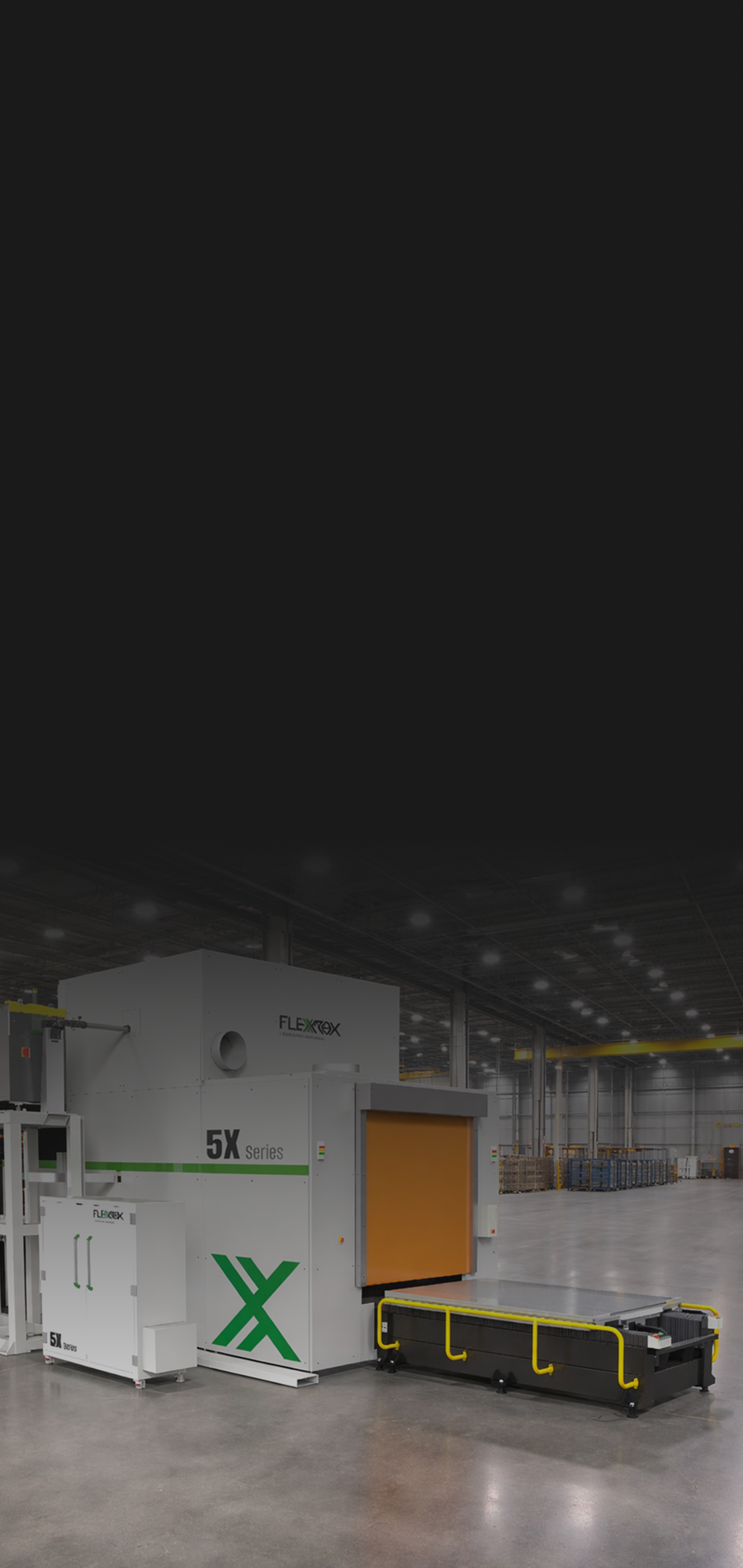

Cortadora láser CO2 3D de 5 ejes de gran formato para materiales compuestos - 80W hasta 3000W
Tubo láser 80~130W / Láser RF 60~3000W
Áreas de 3m x 1.8m x 0.55m / 0.75m x 0.6m x 0.2m
Cabezal inteligente 360º
Software de control profesional
Garantía de hasta 4 años*
Fotos y Videos
1/6

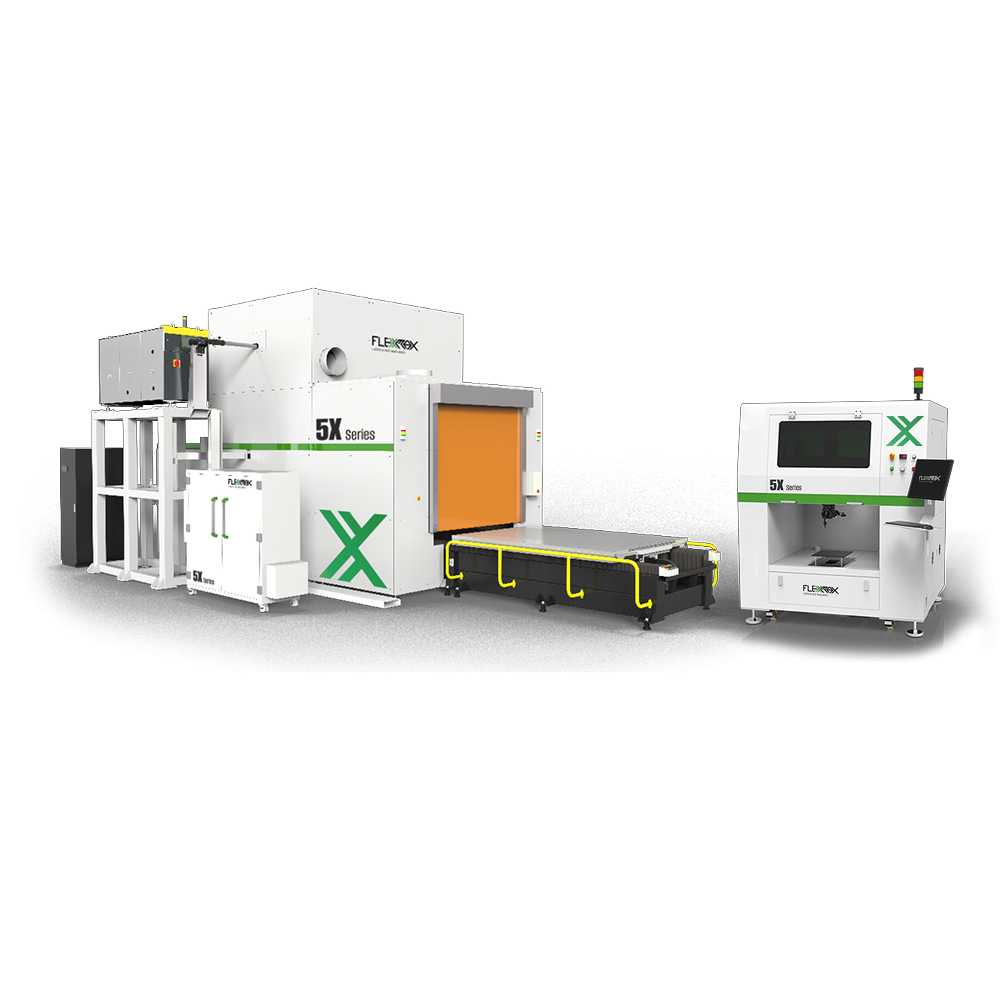

Introducción 5X Series
La 5X Series cuenta con una bancada reforzada y tratada para máxima estabilidad, junto con un pórtico mecanizado de alta precisión que asegura exactitud constante. Integra un sistema óptico estabilizado con lentes importados y un generador láser CO₂ que mantiene uniformidad en el corte. Su sistema de movimiento combina cremallera, guías lineales y servomotores para lograr desplazamientos precisos. Destaca su viga de aluminio ligera y resistente, así como un diseño seguro con área de corte protegida, puerta con interbloqueo y extracción eficiente de humos. Además, su mesa de trabajo permite cambios rápidos, mejorando la productividad.

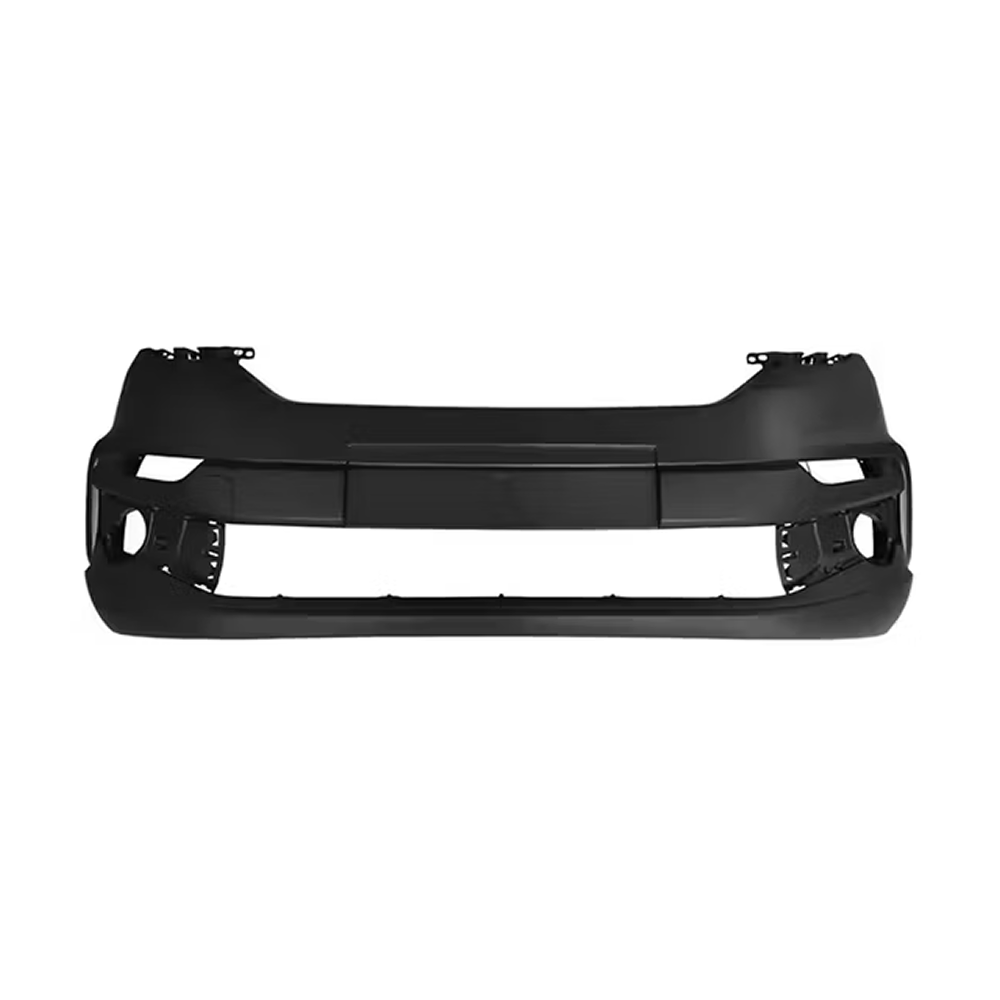

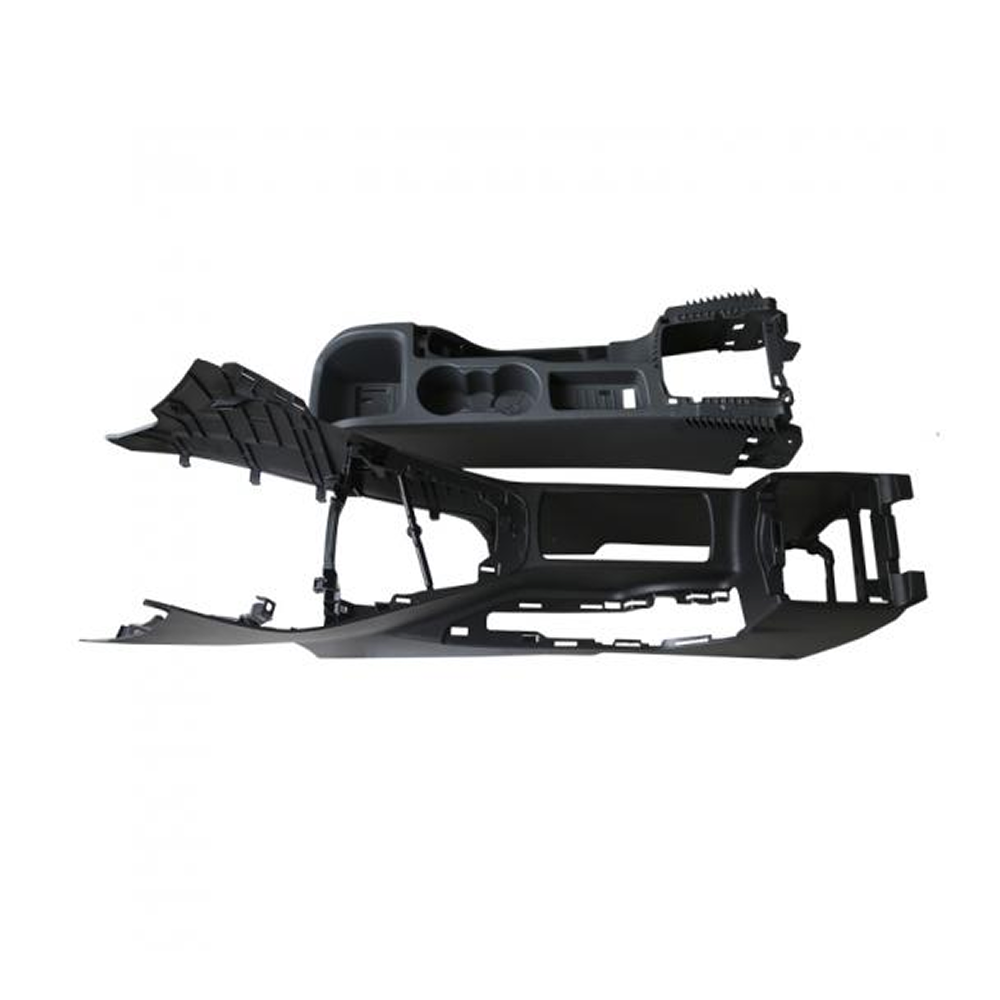

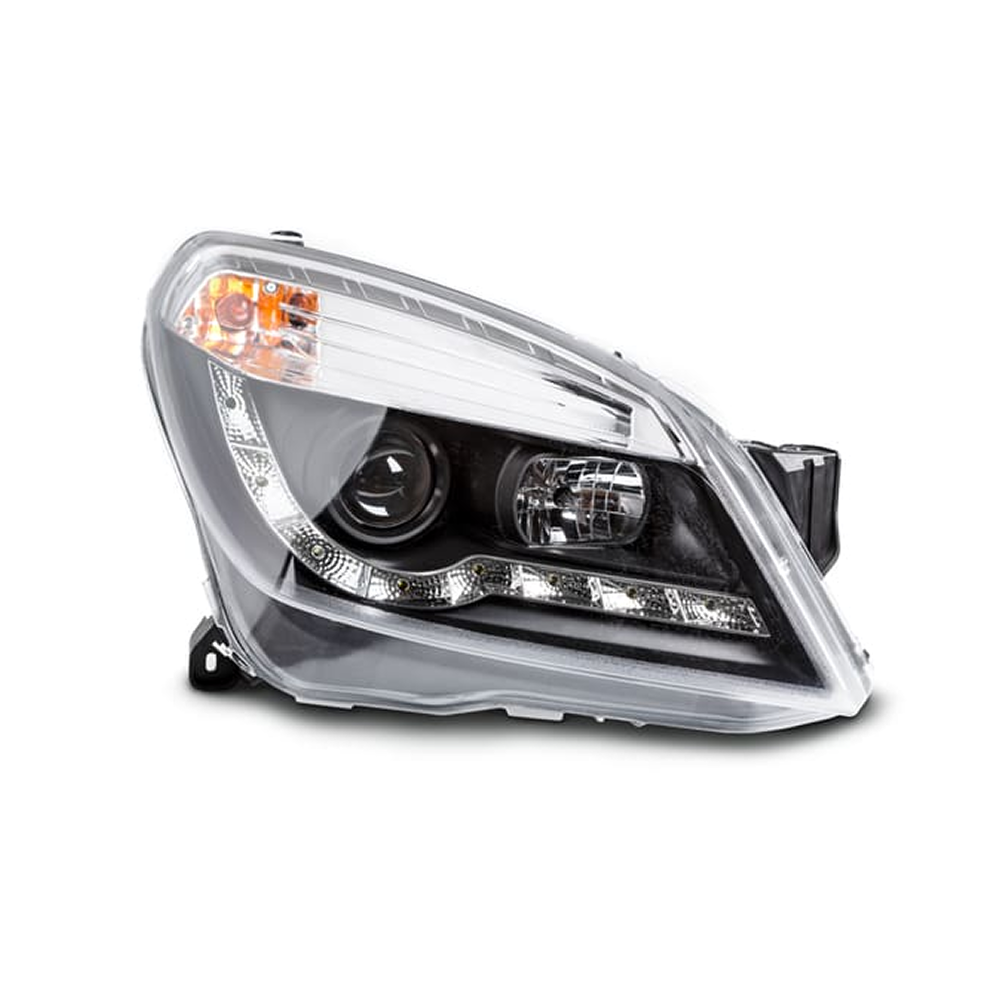

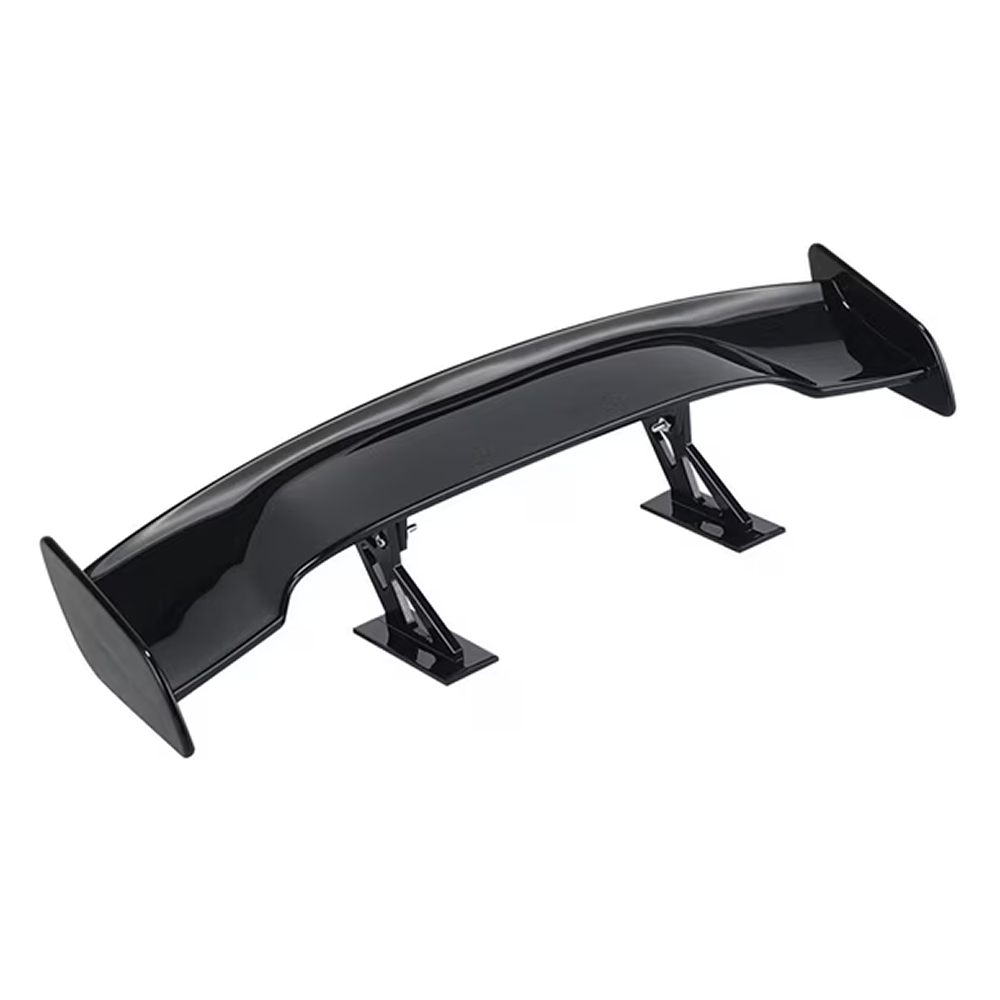

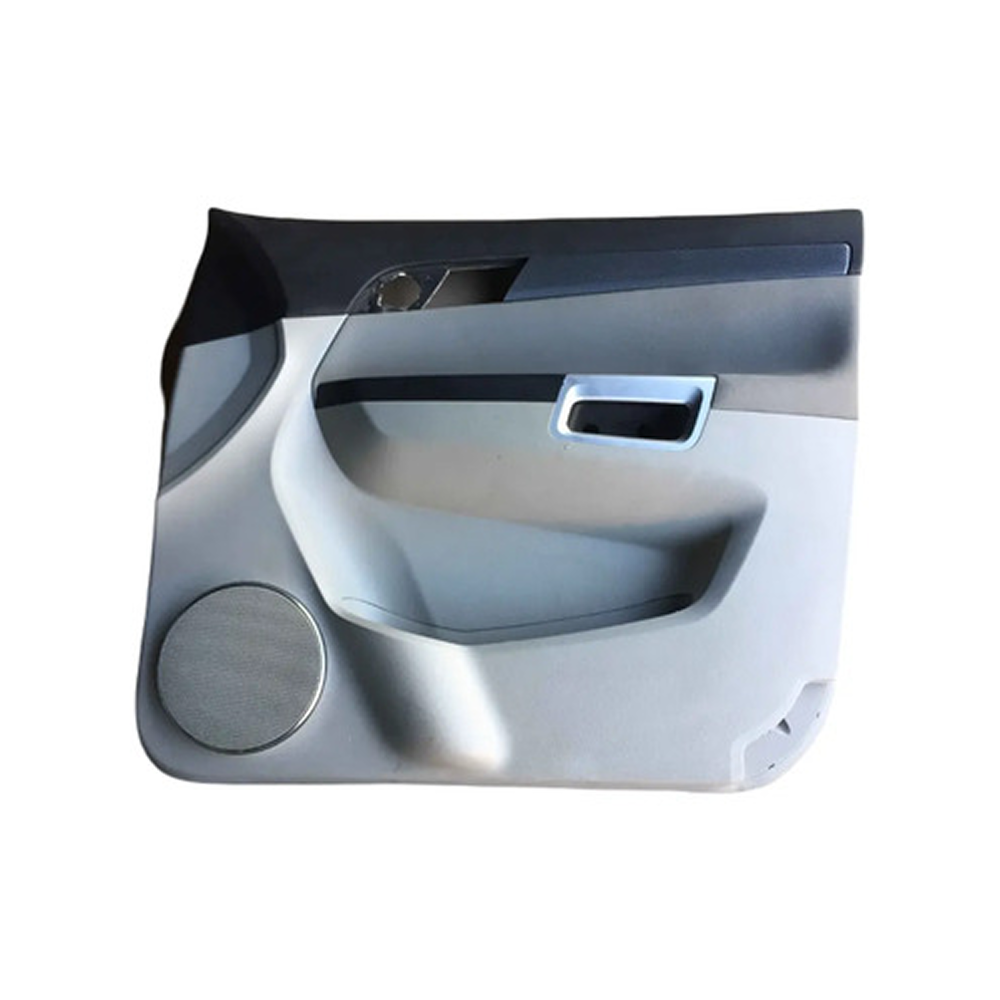

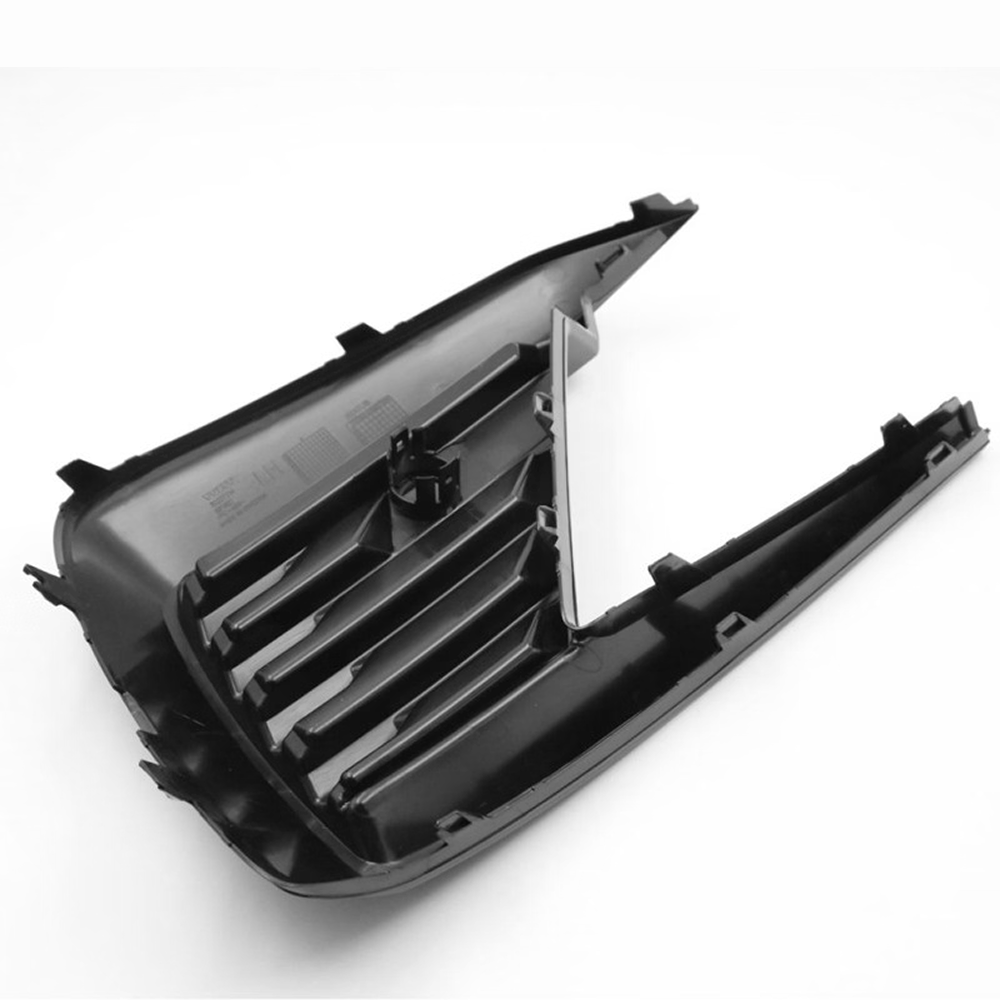

Aplicaciones en la Industria Automotriz
Areas de Trabajo 3D Disponibles:
Características que hacen único a este equipo - 5X SERIES

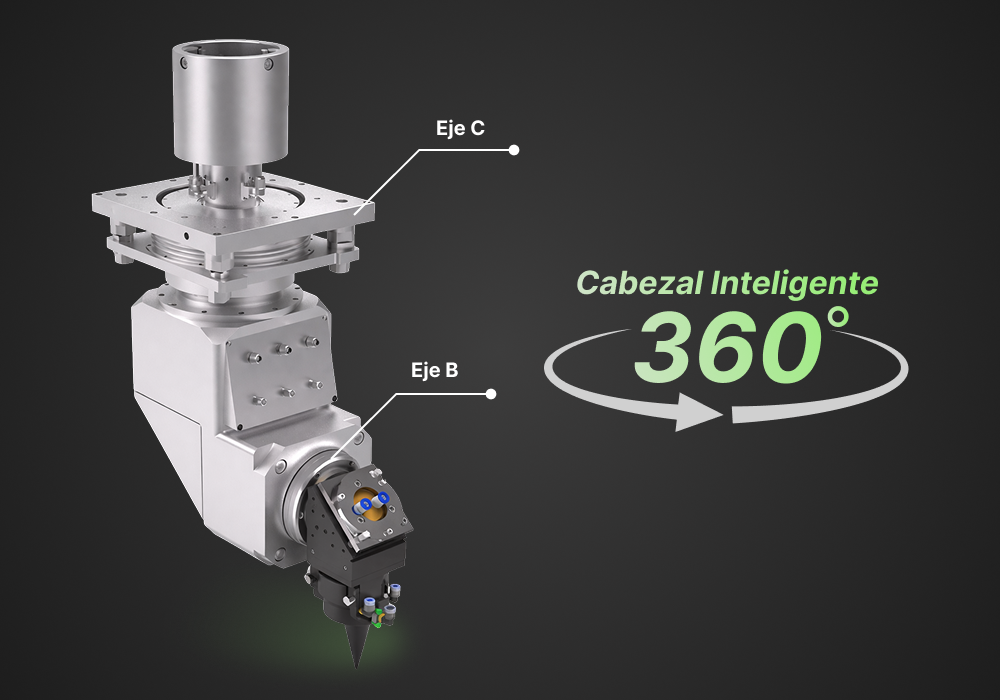

Cabezal Inteligente: Corta en 360° Para Una Producción Sin Límites
El cabezal de corte con ejes B/C de desarrollo propio integra un motor armónico de alta precisión en una estructura compacta, permitiendo rotación continua del eje C y una inclinación de ±130° en el eje B para máxima versatilidad. Su diseño optimiza la distribución de agua, gas y electricidad evitando enredos durante la operación, mientras que el sistema óptico sellado garantiza estabilidad y precisión a largo plazo. Además, incorpora una boquilla estilizada que reduce interferencias con la pieza y una estructura anti-colisión que protege el equipo, asegurando seguridad, eficiencia y alto desempeño en cada proceso.

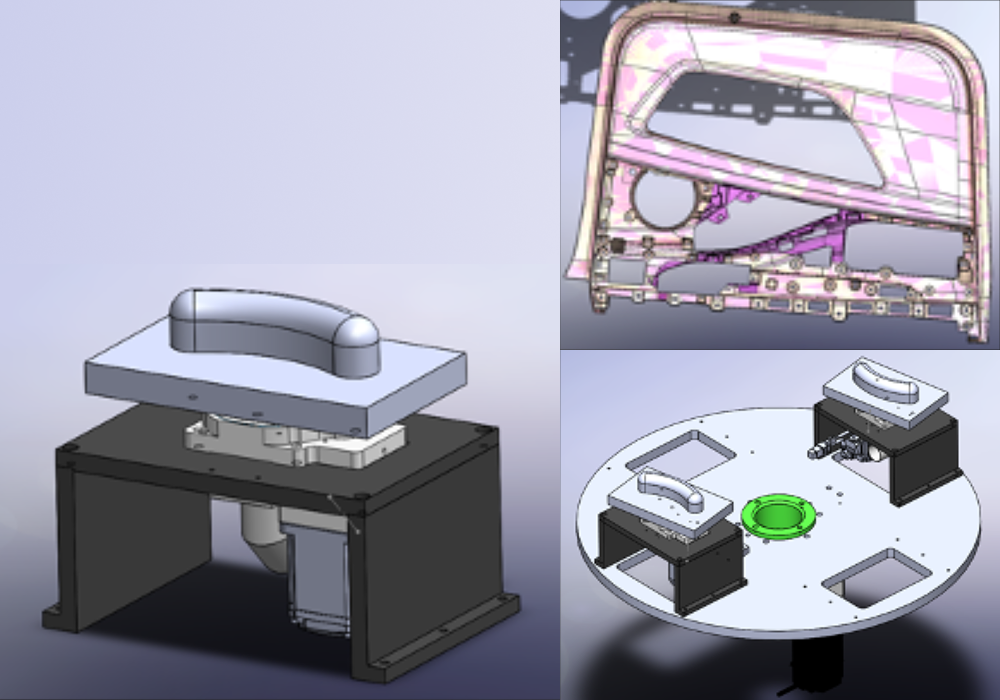

Flexibilidad Total en Corte: Configuraciones Modulares para Máxima Eficiencia
Cada proyecto de corte exige un diseño modular. Los usuarios pueden elegir la mesa de trabajo adecuada según la situación de aplicación. Actualmente, existen tres configuraciones principales: piezas de trabajo fijas / piezas de trabajo rotatorias de una sola estación / piezas de trabajo rotatorias de doble estación.

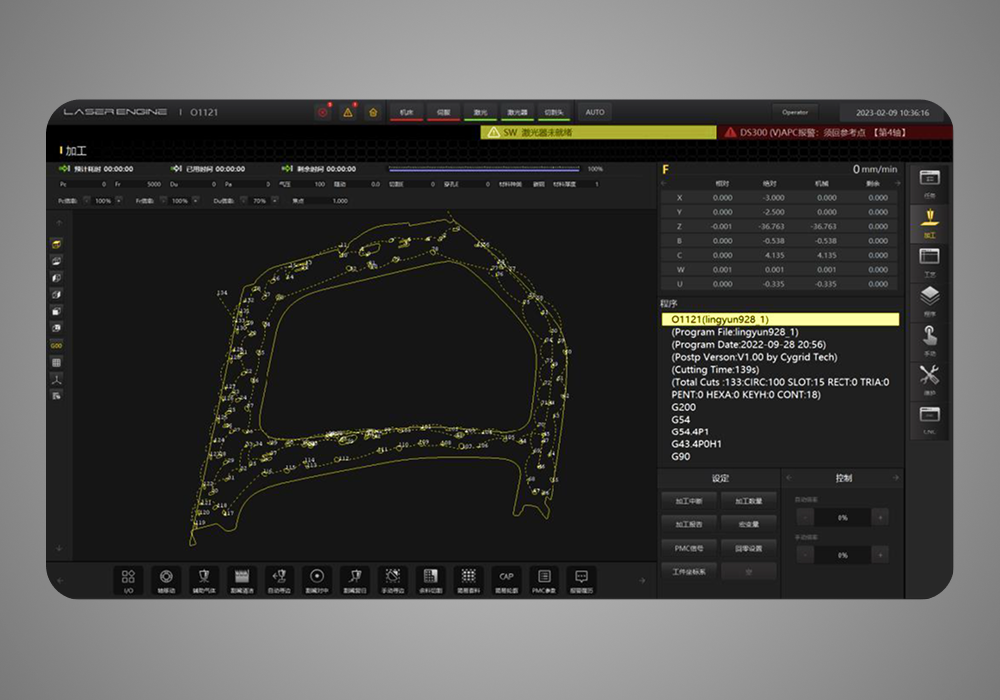

Software de Control Profesional
Equipada con un software de control profesional, ofrece amplios parámetros de proceso que facilitan la operación, simulación y edición rápida de programas, así como funciones de conteo, reportes de producción y configuraciones I/O avanzadas para un control total del proceso.

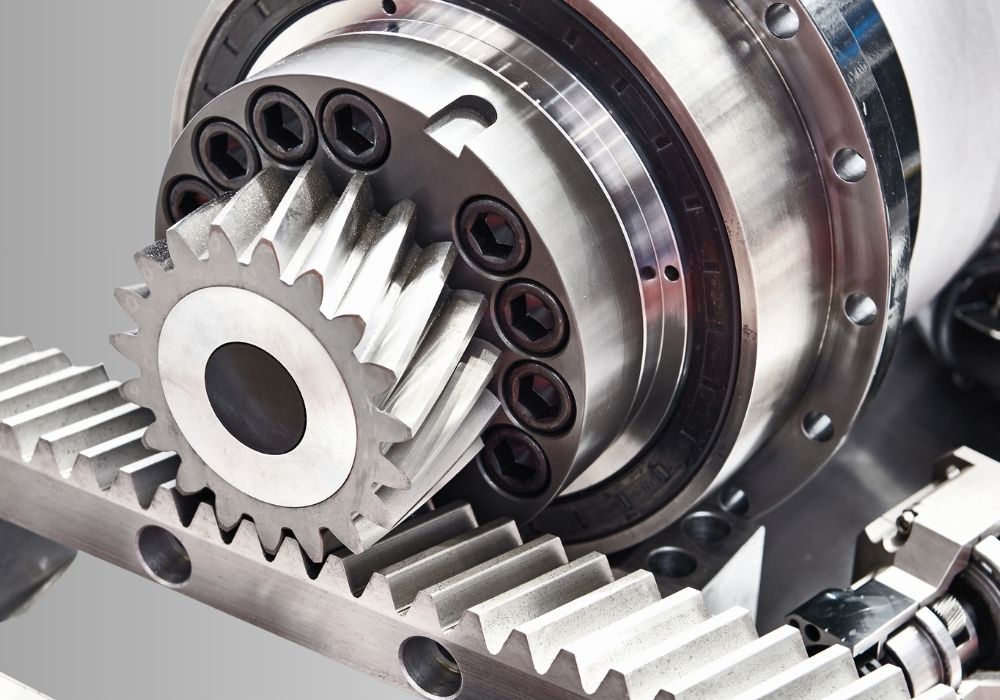

Rack y piñón / Accionamiento por tornillo + guía lineal + servo motor
Incluye este sistema basado en engranajes precisos que ayudan a reducir la vibración y lograr una calidad de corte insuperable con desfases “0”. También reduce al mínimo el desgaste de maquina a través de los años. Incorpora dos engranajes localizados en los extremos de su potente barra transversal (con aleación de aluminio). Máxima velocidad de aceleración.
Incontables Instalaciones Exitosas en Latinoamérica y Estados Unidos
Miles de instalaciones exitosas de máquinas industriales láser y CNC en Latinoamérica y Estados Unidos son nuestra mejor carta de presentación. Nos aseguramos de llevar el proceso de compra a un nivel de alta satisfacción y generar una relación de largo plazo con el cliente.
Integramos marcas TOP mundiales:
✔️ Paquete "TODO INCLUIDO"
Trasladamos, instalamos y capacitamos detalladamente sin limite de operadores, todo en su fábrica y con sus proyectos. Incluye viáticos.
Contáctenos por más detalles✔️ 4 años de Garantía limitada
Nuestra garantía es de 4 años, para ello solo debe cumplir con el ciclo regular de mantenimientos preventivos que su sistema necesita.
Contáctenos sobre garantías✔️ Soporte en Persona y Online
Brindamos asistencia ilimitada online y si requiere una visita en persona, nos trasladamos desde nuestra oficina más cercana.
Contáctenos por soporteCaracterísticas Técnicas 5X Series:
MODELO 1
▪️ Área efectiva de corte (X,Y,X): 3000 mm x 1800 mm x 550 mm
▪️ Potencia láser: Láser RF de 2000W-3000W, 10.6um de longitud de onda
▪️ Nivel de protección láser: Clase 4
▪️ Tipo de transmisión: Rack y piñón / Accionamiento por tornillo + guía lineal + servomotor
▪️ Velocidad máxima: 30m/min
▪️ Precisión de posición: ±0.1mm/1000mm
▪️ Precisión de re-posicionamiento: ±0.05mm/1000mm
▪️ Capacidad de corte: Fibra de vidrio ≤6mm, Fibra de carbono ≤3.5mm
▪️ Sistema de control: Sistema de desarrollo propio
▪️ Reemplazo de accesorios: Sistema de intercambio rápido
▪️ Mesa de trabajo: Banco de trabajo personalizado de una sola estación
▪️ Método de enfriamiento: Enfriamiento por agua
▪️ Ambiente de trabajo: Temperatura ambiente: 0-40 °C; Humedad: ≤80 %, sin condensación
▪️ Requerimientos de energía: 380V/50Hz, 80KW (sin incluir enfriador ni ventilador)
▪️ Dimensiones (largo, ancho, alto): 9500 mm x 5300 mm x 4300 mm (incluidas las máquinas auxiliares)
▪️ Peso total aproximado: Cerca de 8t
MODELO 2
▪️ Área efectiva de corte (X,Y,X): 750 mm x 600 mm x 200 mm
▪️ Potencia láser: 80~300W (Tubo láser: 80~130W, Láser RF: 60~300W)
▪️ Nivel de protección láser: Clase 4
▪️ Tipo de transmisión: Servomotor + módulo lineal + mesa giratoria
▪️ Velocidad máxima en el vacío: 0.5m/s
▪️ Velocidad de corte: En función de la potencia del tubo láser, el material, el espesor y la trayectoria de corte
▪️ Entrada de ruta de corte: Método de enseñanza manual o método de programación fuera de línea
▪️ Precisión de re-posicionamiento: ±0.05mm
▪️ Modo de enfriamiento del tubo láser: Enfriamiento por agua
▪️ Ambiente de trabajo: Temperatura 5-40°C: Humedad: 5%~80%, sin condensación
▪️ Potencia del equipo: Aproximadamente 6,5 kW (con tubo láser de 80 W)
▪️ Demanda de energía: 380V/50Hz
▪️ Peso aproximado: 1t
▪️ Dimensiones: 1650 mm x 1650 mm x 2250 mm
