Introducción PANEL Series:
Nuestra dobladora/plegadora PANEL Series es totalmente automática y puede formar piezas en un solo proceso, equipada con tecnología servo CNC, ofrece una precisión y eficiencia incomparables. Fabricada en tamaños (1.4, 2.0 y 2.5 mts) es capaz de doblar hasta C14 (2mm) de acero al carbón e integra componentes TOP mundialmente conocidos como SYNTECH (Taiwán), SCHENIDER (Francia), entre otros. Fabricadas bajo normas y proceso “CNC” para un mínimo desgaste de piezas a través de los años
Dobla con precisión y velocidad metales como acero inoxidable, acero al carbón, aluminio, acero galvanizado, latón y más...
Capacidades de doblado según tamaño de la dobladora:
Características que hacen único a este equipo - PANEL SERIES

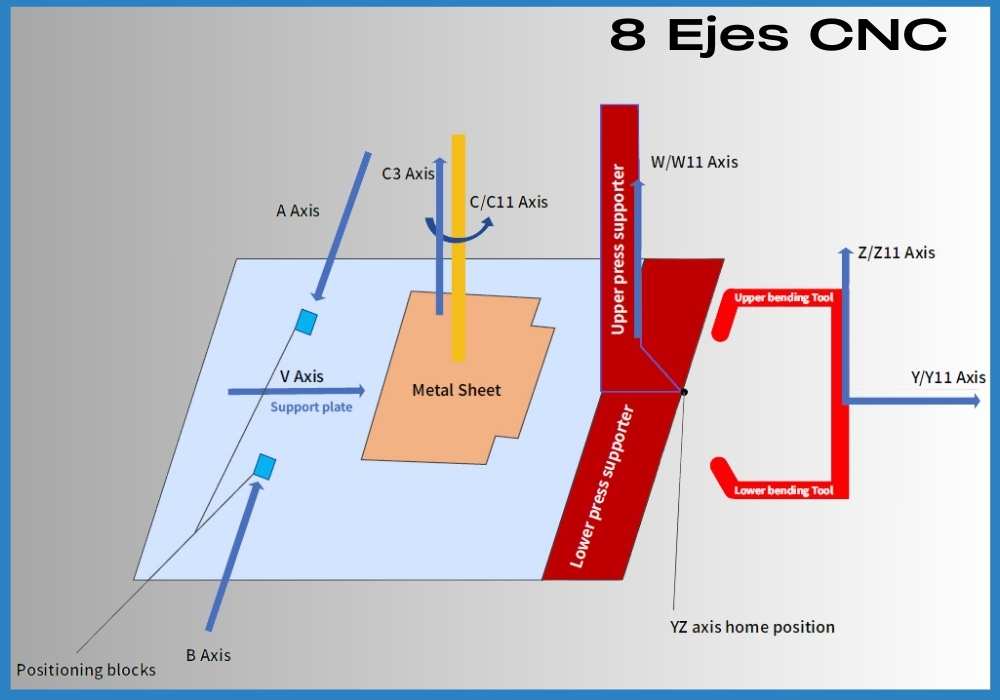

SISTEMA CNC DE 8 EJES:
Nuestra dobladora de paneles metálicos PANEL Series cuenta con movimientos automáticos de alta precisión de 8 ejes (A, B, V, C3, C11, W11, Z11, Y11). Estos están electrónicamente controlados por motores Servo de alta precisión.

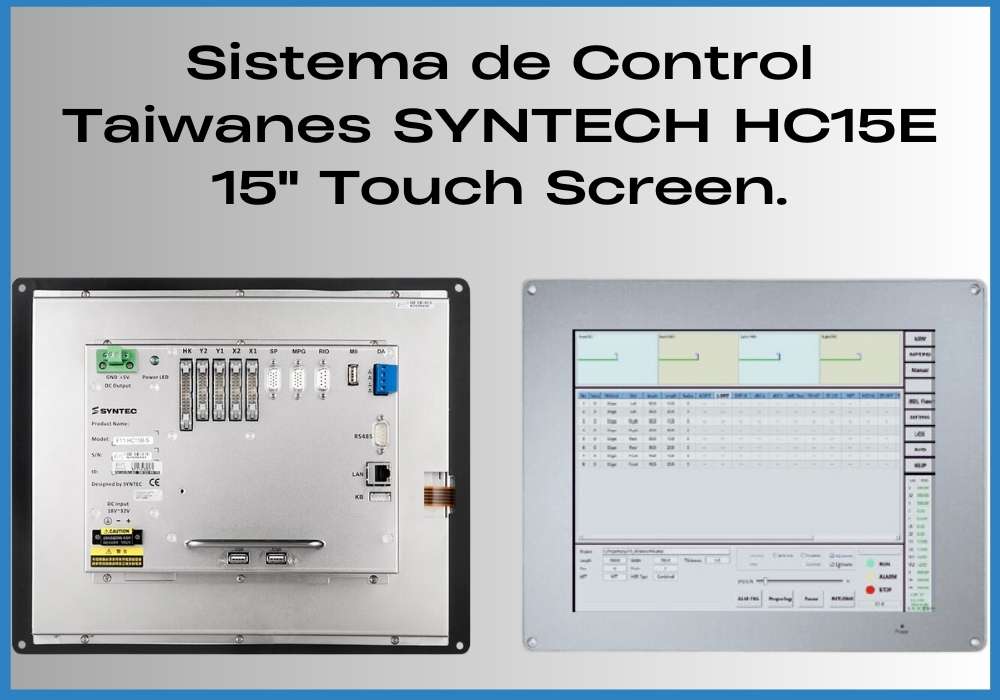

CONTROL SYNTECH TAIWANES:
El Sistema de control es de la marca taiwanesa SYNTECH serie HC15E o similar, este permite dibujar diseños 2D directamente en la pantalla, tiene la función de simulación y compensación en tiempo real, visualización de dibujos 3D y más.

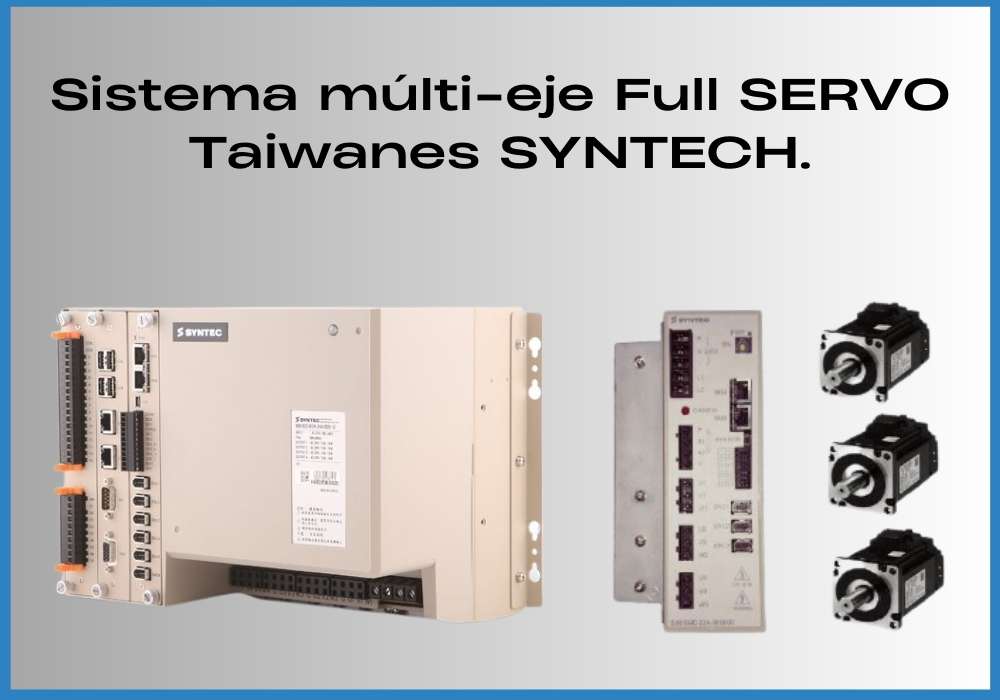

FULL SERVO TAIWANES SYNTECH:
Los movimientos de la PANEL Series están controlados electrónicamente a través de un sistema único centralizado SERVO de la marca SYNTECH hechos en Taiwán. Este diseño simplifica significativamente el sistema electrónico y ofrece un control centralizado.

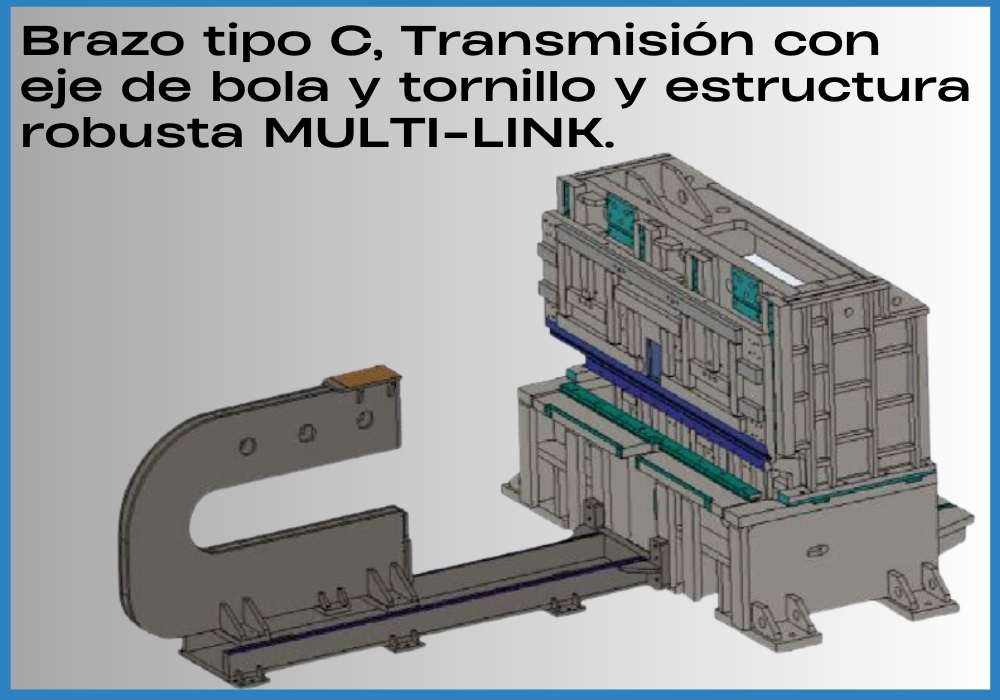

ESTRUCTURA MULTI-LINK - BRAZO TIPO C:
La PANEL Series posee un diseño robusto MULTI-LINK, este es necesario para garantizar la estabilidad y eliminar la vibración, la estructura de brazo es tipo C sobre el eje de desplazamiento que es tipo bola y tornillo, este sistema es la mejor opción para movimientos.

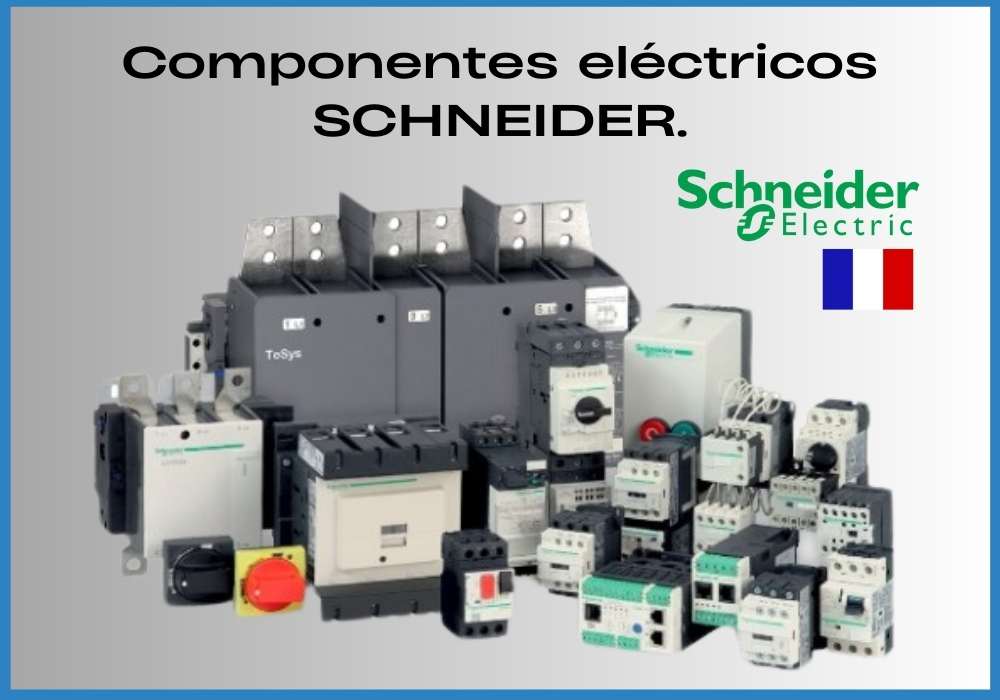

COMPONENTES ELECTRICOS SCHENEIDER:
Schneider de Francia es marca líder mundial en la fabricación de componentes eléctricos y sistemas electrónicos, la FlexMax CNC Panel Series integra de forma estándar en sus sistemas avanzados.

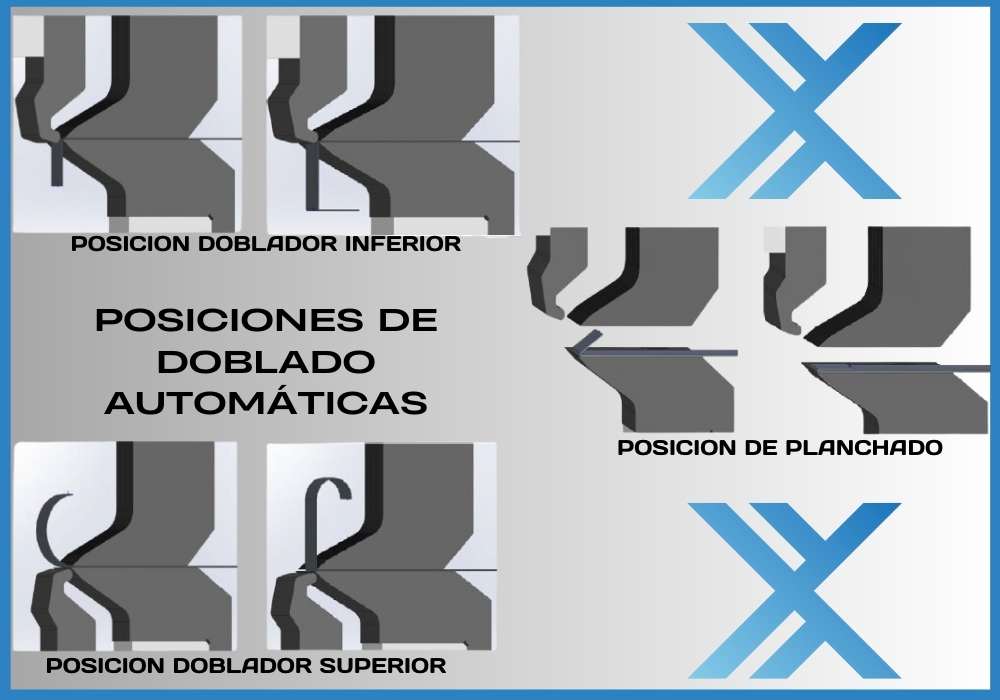

POSICIONES DE DOBLADO CNC:
La dobladora PANEL Series puede realizar doblados automáticos hacia abajo, dobladillo (planchado), hacía arriba y combinaciones de las mismas.

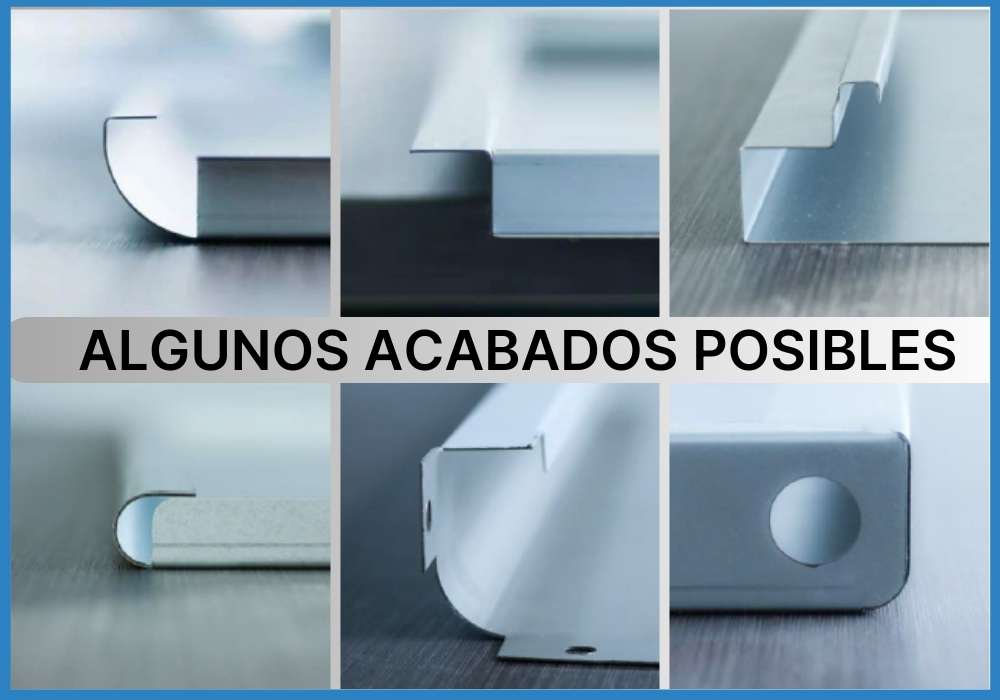

ACABADOS DE DOBLADO DE PANELES:
Gracias a sus múltiples ejes, la PANEL Series es capaz de realizar diferentes formas de acabados de doblez, esta es solo una muestra de sus extraordinarias capacidades.
DISPOSITIVOS DE SEGURIDAD DISPONIBLES:
Nuestra PANEL incluye cortinas que limitan el área de riesgo, además, de forma opcional se puede equipar con sensores de ser necesario. Evitan accidentes con personas que operen.

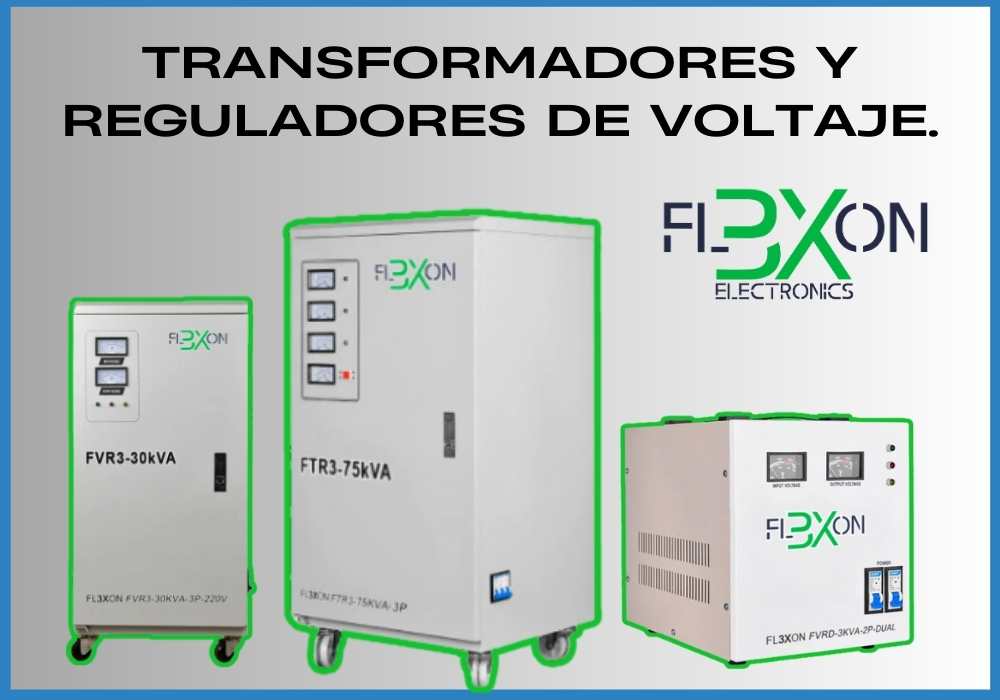

REGULADORES DE VOLTAJE (opcional):
FlexMax vende reguladores de voltaje de 220V de 2000VA, 3000VA, 5000VA, 8000VA, 15000VA y 25000VA según su máquina, vienen equipados con sistema de boqueo electrónico veloz (foto referencial).
Enviamos, instalamos y capacitamos │ Paquete TODO incluido en México
Estamos especializados en maquinaria para procesamientos de diferentes metales, tenemos el mejor soporte para ser confiables ante nuestros clientes, damos una garantía real con cobertura nacional de oficinas propias directo de fábrica, inventario de refacciones y larga vigencia como empresa
FlexMax fabrica integrando marcas TOP mundiales:
✔️ Paquete "Todo Incluido"
Trasladamos, instalamos y capacitamos detalladamente sin limite de operadores, todo en su fabrica y con sus proyectos. Incluye viáticos.
Contactenos por más detalles✔️ Un año de Garantía completa
Nuestra garantía real de 1 año cubre todos los componentes electrónicos y mecánicos excepto consumibles. Soporte A1 para su fábrica.
Contactenos sobre garantías✔️ Soporte en Persona y Online
Brindamos asistencia ilimitada online y si requiere una visita en persona, nos trasladamos desde nuestra oficina más cercana.
Contactenos por soporteCaracteristicas Técnicas PANEL Series:
▪️ Estructura: Tipo C
▪️ Área de operación (doblado):
-PANEL1400: Largo 1400mm, Ancho 1400mm, Alto: 170mm (Upg. a 350mm)
-PANEL2000: Largo 2000mm, Ancho 1500mm, Alto: 170mm (Upg. a 350mm)
-PANEL2500: Largo 2500mm, Ancho 1500mm, Alto: 170mm (Upg. a 350mm).
▪️ Radio mínimo de doblado: 1.2mm
▪️ Tamaño mínimo de la pieza (Doblado por los cuatro lados):
-PANEL1400 110 x 200 mm
-PANEL2000: 110 x 200 mm
-PANEL2500: 130 x 200 mm
▪️ Tamaño mínimo de la pieza (Doblado por un solo lado):
-PANEL1400: 110 mm
-PANEL2000: 110 mm
-PANEL2500: 130 mm
▪️ Angulo de Doblado: ±180 °
▪️ Velocidad Máxima de Doblado 0.5 s/
▪️ Espesor de metal mínimo soportado 0.35 mm
▪️ Máximo espesor soportado:
-Acero Carbón: 1.5 mm
-Acero inoxidable: PANEL1400 & PANEL2000: 1.2mm, PANEL2500: 1.0mm
-Aluminio: 2mm
▪️ Pedal: Incluido
▪️ Set de herramientas y accesorios Incluido
▪️ Gabinete de seguridad Disponible opcional.
▪️ Sistema de cambio de herramientas Disponible opcional
▪️ Dimensiones:
-PANEL1400: 4520 x 2400 x 2700 mm
-PANEL2000: 5300 x 3600 x 2600 mm
-PANEL2500: 5800x 3100 x 2600 mm
▪️ Peso Máquina
-PANEL1400: 12,000kg
-PANEL2000: 20,000kg
-PANEL2500: 22,500kg
▪️ Temperatura y Humedad Soportado: 10°C - 25°C / 5% - 85% sin condensación de agua
▪️ Consumo de Energía Máquina:
-PANEL1400: 36KW
-PANEL2000: 55KW
-PANEL2500: 55KW
▪️ Voltaje / Hertz: 380V ±10% 60 GHz 4A (S puede conectar a 220V con transformador)
▪️ Sistema de enfriamiento: Aire (ventiladores internos)
▪️ Uso Soportado: Industrial 24/7
▪️ Garantía: 1 año (Mecánicas y electrónicas por fallas de fabrica)
