TURN PARALLEL
SERIES

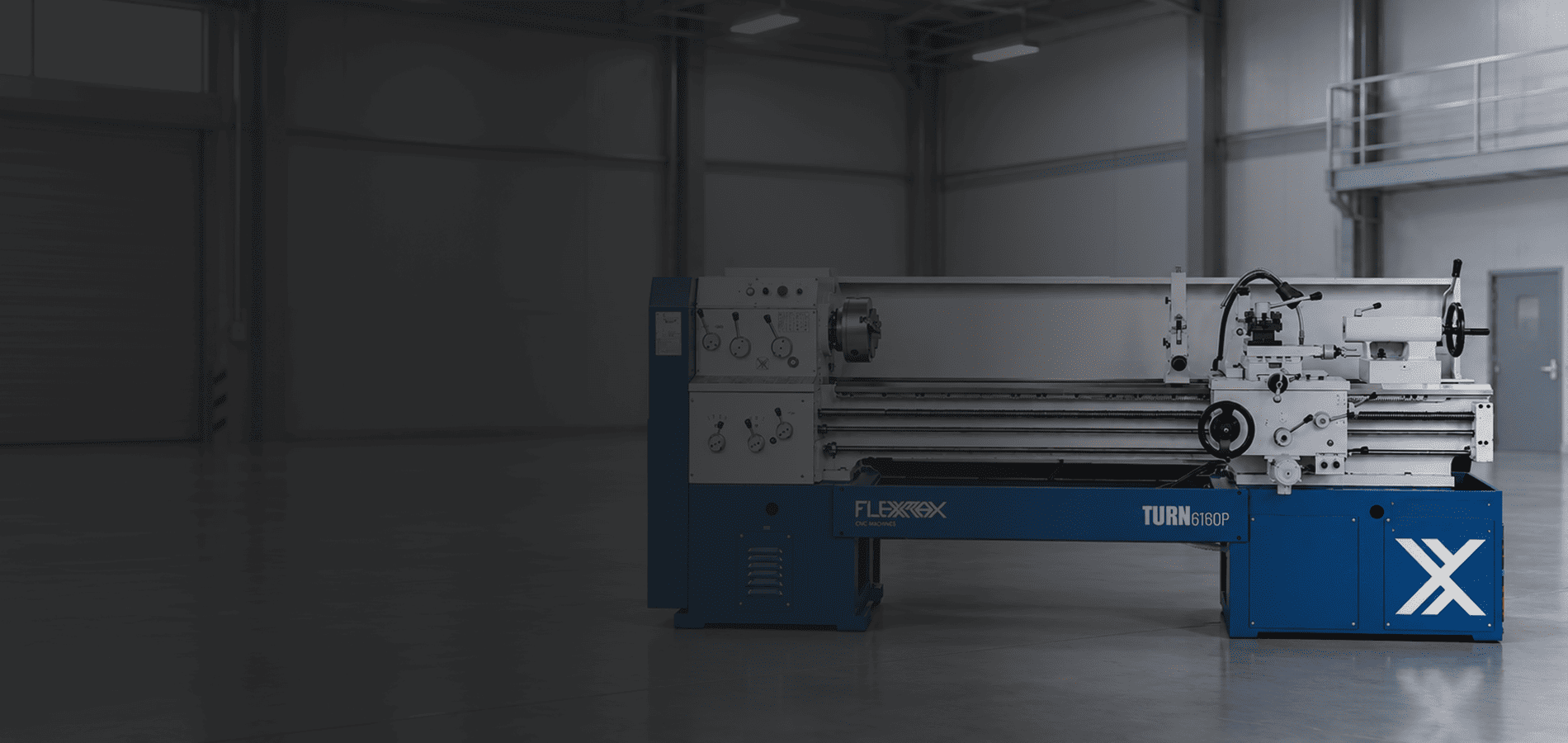

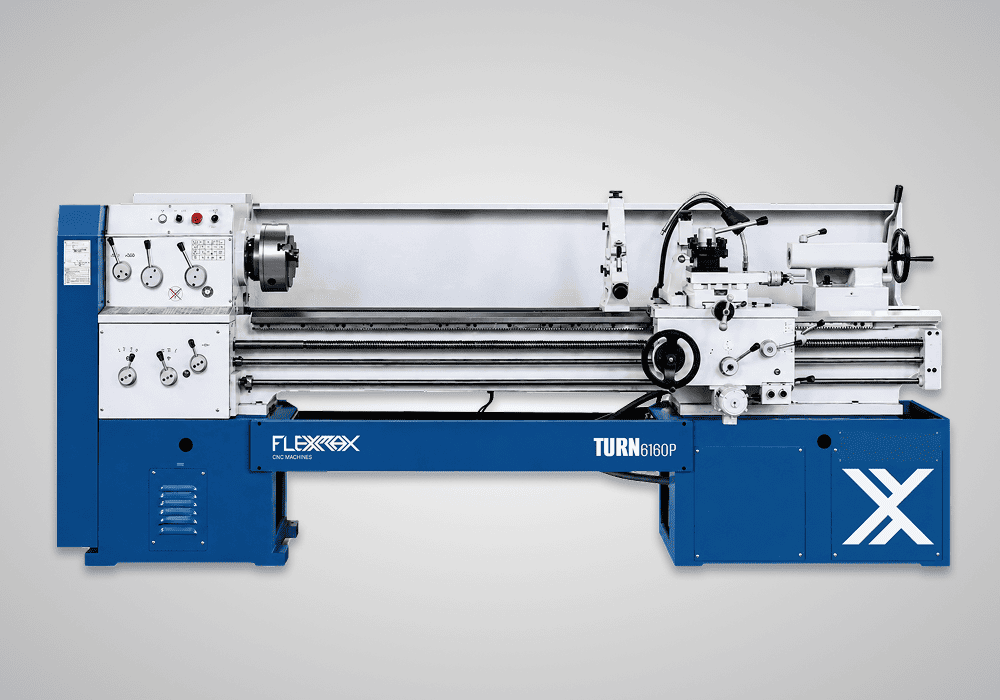

Torno convencional horizontal paralelo FlexMax CNC TURN PARALLEL Series - Giro sobre bancada hasta Ø 600 mm - Distancia entre centros hasta 2,800 mm
Guías de bancada templadas por inducción
Rectificado de precisión en caja del eje principal
Buen rendimiento en seguridad eléctrica
Con freno electromagnético
Mayor variedad de tipos de rosca
Más sobre TURN PARALLEL Series
1/4

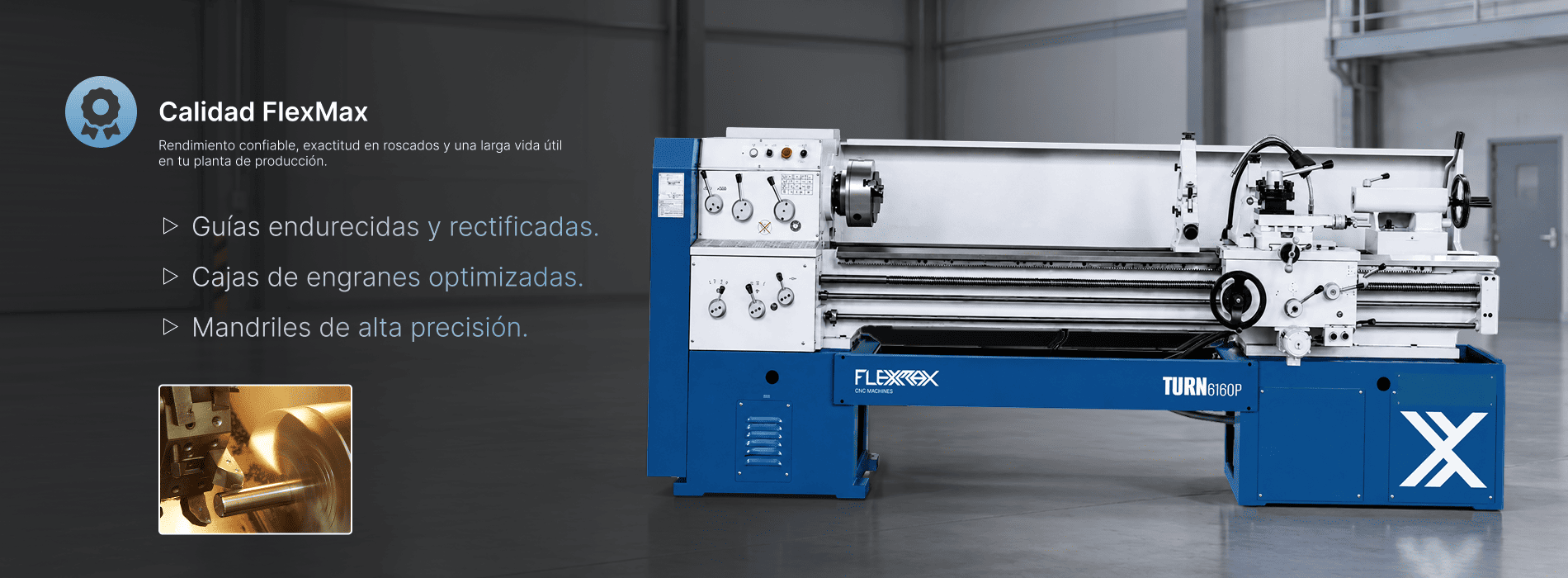

Precisión, potencia y versatilidad industrial
En FlexMax ofrecemos soluciones integrales para el mecanizado de metales a través de nuestra línea de tornos convencionales, diseñados para adaptarse a cualquier escala de producción, taller o industria ligera y pesada. TURN PARALLEL SERIES: La línea universal para producción general e industria media. Combinan una robusta estructura de fundición, excelente estabilidad en corte y versatilidad para trabajar una amplia variedad de materiales y geometrías en el día a día del taller.
Algunas aplicaciones sobre distintos metales
Características que hacen único a este equipo - TURN PARALLEL SERIES
TURN PARALLEL Series
1. Guías de la bancada templadas por inducción de alta frecuencia ("super audio quenching") y rectificadas con precisión. 2. Rectificado de precisión en la caja del eje principal (cabezal), bajo nivel de ruido. 3. Mayor variedad de tipos de rosca. 4. Buen rendimiento en seguridad eléctrica, alta confiabilidad. 5. Con freno electromagnético.
✔️ Paquete "TODO INCLUIDO"
Traslado, instalación y capacitación sin límite de operadores en sus instalaciones y con sus proyectos. Todo incluido, sin costos ocultos por viáticos.
Contacto para más detalles✔️ Garantía completa
Nuestra garantía real cubre todos los componentes electrónicos y mecánicos excepto consumibles. Soporte A1 para su fábrica.
Contacto sobre garantía✔️ Soporte en persona y online
Brindamos asistencia ilimitada online y si requiere una visita en persona, nos trasladamos desde nuestra oficina más cercana.
Contacto para soporteEspecificaciones técnicas de las Serie TURN PARALLEL
| MODELO | TURN6132P | TURN6136P | TURN6140P | TURN6150P | TURN6160P |
|---|---|---|---|---|---|
| Diámetro máximo de giro sobre la bancada (mm) | 320 | 360 | 400 | 500 | 600 |
| Diámetro máximo de giro sobre el carro transversal (mm) | 150 | 190 | 230 | 330 | 400 |
| Diámetro máximo de giro sobre escote (mm) | 480 | 520 | 560 | 660 | 760 |
| Distancia entre centros (mm) | 750/1000/1500/2000/2800 | 750/1000/1500/2000/2800 | 750/1000/1500/2000/2800 | 750/1000/1500/2000/2800 | 750/1000/1500/2000/2800 |
| Diámetro del agujero del husillo (mm) | 38 | 38 | 38 | 38 | 38 |
| Cono del husillo | MTS | MTS | MTS | MTS | MTS |
| Rango de velocidad del husillo (rpm) | 9 | 9 | 9 | 9 | 8 |
| Pasos de velocidad del husillo | 64-1500 | 64-1500 | 64-1500 | 64-1500 | 70-2000 |
| Recorrido del carro transversal (mm) | 150 | 150 | 150 | 150 | 170 |
| Recorrido del carro superior (mm) | 85 | 85 | 85 | 85 | 74 |
| Tamaño de herramienta (mm) | 11 | 11 | 11 | 11 | 23 |
| Rango de avances longitudinales (mm/r) | 0.5-3.5 | 0.5-3.5 | 0.5-3.5 | 0.5-3.5 | 0.25-11 |
| Rango de avances transversales (mm/r) | 14 | 14 | 14 | 14 | 40 |
| Tipos de roscas métricas | 7 1/2-48 | 7 1/2-48 | 7 1/2-48 | 7 1/2-48 | 4-112T.P.I. |
| Rango de roscas métricas (mm) | 32 | 32 | 32 | 32 | 32 |
| Tipos de roscas en pulgadas | MT3 | MT3 | MT3 | MT3 | MT3 |
| Rango de roscas en pulgadas (T.P.I.) | 95 | 95 | 95 | 95 | 95 |
| Tipos de módulos de rosca | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 |
| Rango de módulos de rosca (M.P.) | 0.04 | 0.04 | 0.04 | 0.04 | 0.04 |
| Diámetro de la caña del contrapunto (mm) | 495 | 515 | 505 | 525 | 555 |
| Cono de la caña del contrapunto | 1420*750* 1460 | 1780*750* 1460 | 1420*750* 1460 | 1920*750* 1460 | 1920*750* 1460 |
| Recorrido de la caña del contrapunto (mm) | |||||
| Potencia del motor principal (kw) | |||||
| Potencia del motor de refrigerante (kw) | |||||
| Peso para 750mm de distancia entre centros(kg) | |||||
| Peso para 1000mm de distancia entre centros(kg) | |||||
| Peso para 1500mm de distancia entre centros(kg) | |||||
| Peso para 2000mm de distancia entre centros(kg) | |||||
| Peso para 2800mm de distancia entre centros(kg) | |||||
| Dimensiones para 750mm Largo, Alto, Ancho (mm) | |||||
| Dimensiones para 1000mm Largo, Alto, Ancho (mm) | |||||
| Dimensiones para 1500mm Largo, Alto, Ancho (mm) | |||||
| Dimensiones para 2000mm Largo, Alto, Ancho (mm) | |||||
| Dimensiones para 2800mm Largo, Alto, Ancho (mm) |
