TURN HEAVY-DUTY
SERIES

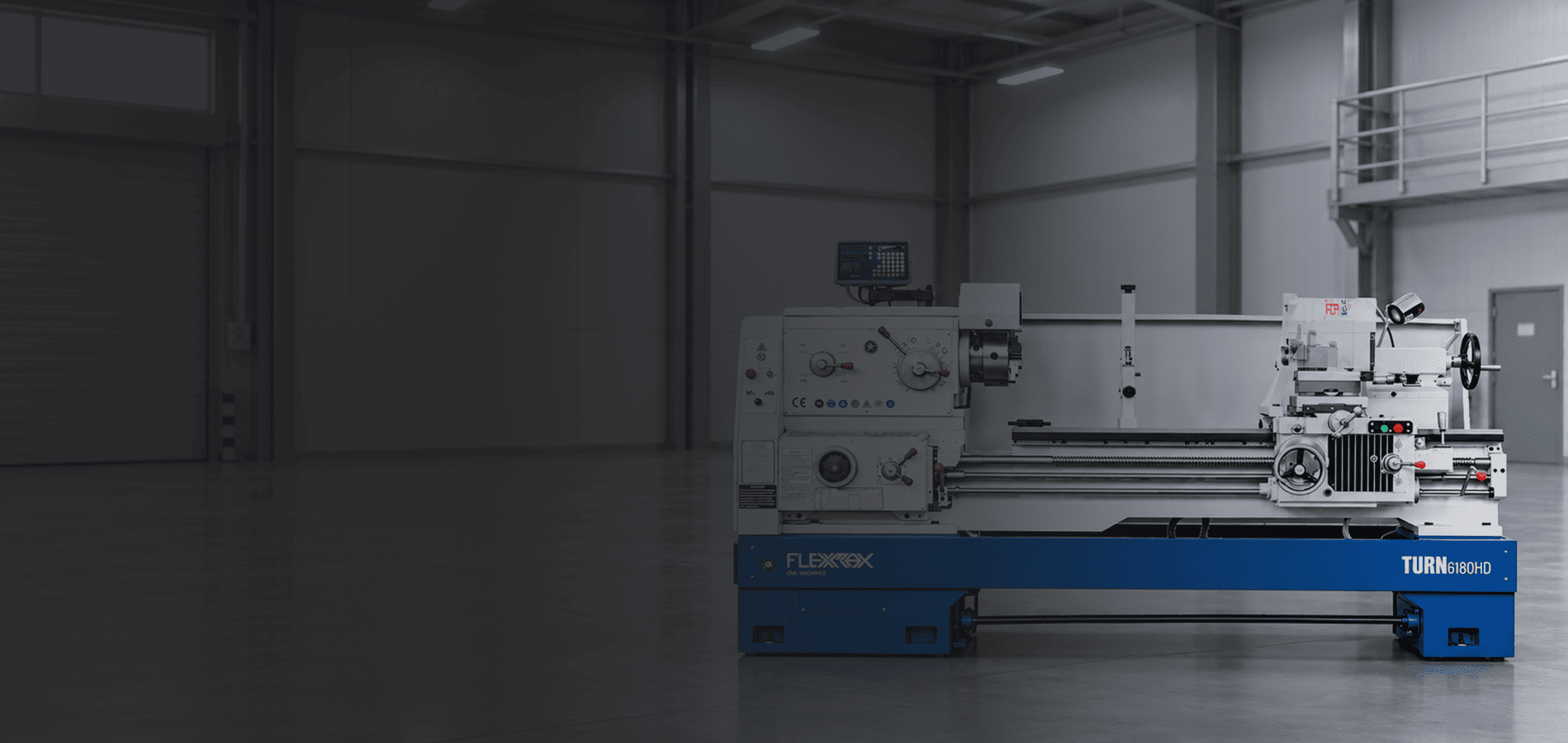

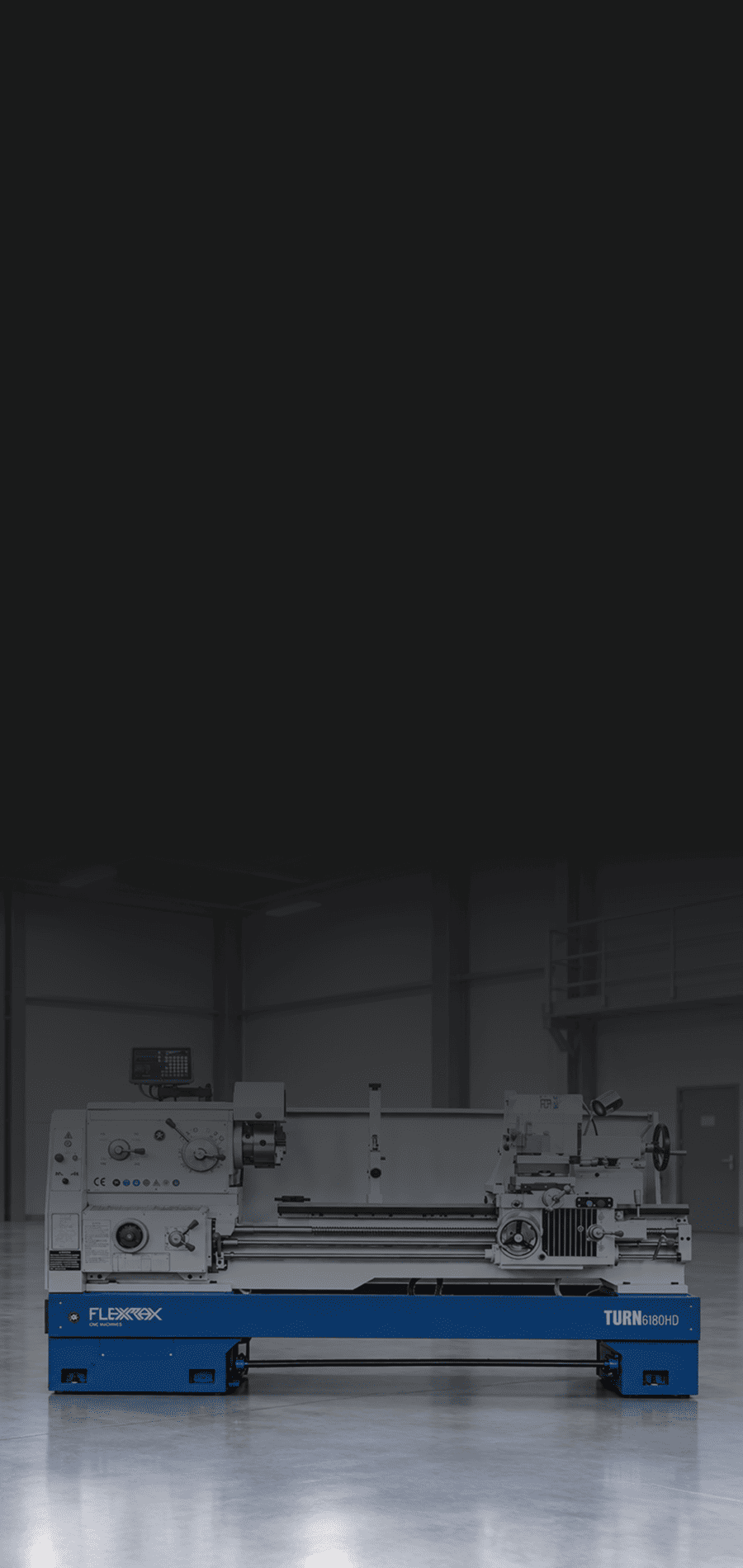

Torno convencional horizontal heavy-duty FlexMax CNC TURN HEAVY-DUTY Series - Giro sobre bancada hasta Ø 800 mm - Distancia entre centros hasta 4,000 mm
Carro con desplazamiento rápido
Torreta de cuatro posiciones
Caja de velocidades con lubricación por bomba
Bancada de fundición de alta resistencia
Capacidad de corte fuerte
Más sobre TURN HEAVY-DUTY Series
1/4
Precisión, potencia y versatilidad industrial
En FlexMax ofrecemos soluciones integrales para el mecanizado de metales a través de nuestra línea de tornos convencionales, diseñados para adaptarse a cualquier escala de producción, taller o industria ligera y pesada. TURN HEAVY-DUTY SERIES (Tornos Horizontales para Trabajo Pesado): Potencia y capacidad máxima para componentes de gran volumen y alta exigencia. Cuentan con bancadas sobredimensionadas, paso de husillo amplio y gran capacidad de carga para soportar maquinados pesados con máxima rigidez y durabilidad constante.
Algunas aplicaciones sobre distintos metales
Características que hacen único a este equipo - TURN HEAVY-DUTY SERIES

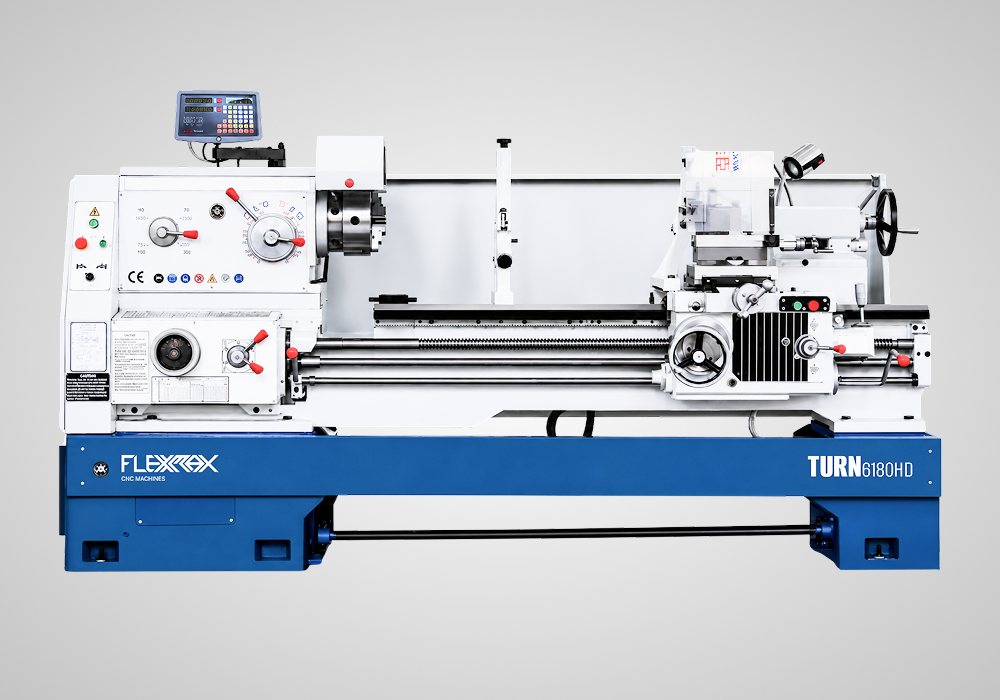

TURN HEAVY-DUTY Series
Construcción robusta: Bancada de hierro fundido de alta resistencia (400 mm de ancho), guías templadas por inducción (hasta 4 mm de profundidad) y superficies de ajuste ajustadas mediante raspado manual. Componentes de precisión: Husillo con rodamientos Wafangdian, engranajes rectificados de bajo ruido y husillos con tuercas de bronce de alta calidad. Lubricación y refrigeración: Sistema de lubricación forzada por bomba en el cabezal para garantizar limpieza y disipación térmica, ideal para climas cálidos. Aplicaciones: Diseñado para torneado de superficies cilíndricas, cónicas y roscas (métricas, pulgadas, modulares), así como perforación y ranurado en lotes de piezas tipo eje y disco. Operatividad: Alta potencia para cortes exigentes, torreta de cuatro posiciones y controles centralizados con mecanismo de desplazamiento rápido.
✔️ Paquete "TODO INCLUIDO"
Traslado, instalación y capacitación sin límite de operadores en sus instalaciones y con sus proyectos. Todo incluido, sin costos ocultos por viáticos.
Contacto para más detalles✔️ Garantía completa
Nuestra garantía real cubre todos los componentes electrónicos y mecánicos excepto consumibles. Soporte A1 para su fábrica.
Contacto sobre garantía✔️ Soporte en persona y online
Brindamos asistencia ilimitada online y si requiere una visita en persona, nos trasladamos desde nuestra oficina más cercana.
Contacto para soporteEspecificaciones técnicas de las Serie TURN HEAVY-DUTY
| MODELO | TURN6132P | TURN6136P | TURN6140P | TURN6150P | TURN6160P |
|---|---|---|---|---|---|
| Diámetro máximo de giro sobre la bancada (mm) | 320 | 360 | 400 | 500 | 600 |
| Diámetro máximo de giro sobre el carro transversal (mm) | 150 | 190 | 230 | 330 | 400 |
| Diámetro máximo de giro sobre escote (mm) | 480 | 520 | 560 | 660 | 760 |
| Distancia entre centros (mm) | 750/1000/1500/2000/2800 | 750/1000/1500/2000/2800 | 750/1000/1500/2000/2800 | 750/1000/1500/2000/2800 | 750/1000/1500/2000/2800 |
| Diámetro del agujero del husillo (mm) | 52 (80 opcional) | 52 (80 opcional) | 52 (80 opcional) | 52 (80 opcional) | 52 (80 opcional) |
| Cono del husillo | MT6 | MT6 | MT6 | MT6 | MT6 |
| Rango de velocidad del husillo (rpm) | 40-1400 | 40-1400 | 40-1400 | 40-1400 | 40-1400 |
| Pasos de velocidad del husillo | 9 | 9 | 9 | 9 | 9 |
| Recorrido del carro transversal (mm) | 160 | 180 | 200 | 250 | 300 |
| Recorrido del carro superior (mm) | 95 | 95 | 95 | 95 | 95 |
| Tamaño de herramienta (mm) | 20*20 | 20*20 | 20*20 | 20*20 | 20*20 |
| Rango de avances longitudinales (mm/r) | 0.083-4.659 | 0.083-4.659 | 0.083-4.659 | 0.083-4.659 | 0.083-4.659 |
| Rango de avances transversales (mm/r) | 0.048-2.688 | 0.048-2.688 | 0.048-2.688 | 0.048-2.688 | 0.048-2.688 |
| Tipos de roscas métricas | 19 | 19 | 19 | 19 | 19 |
| Rango de roscas métricas (mm) | 0.25-14 | 0.25-14 | 0.25-14 | 0.25-14 | 0.25-14 |
| Tipos de roscas en pulgadas | 28 | 28 | 28 | 28 | 28 |
| Rango de roscas en pulgadas (T.P.I.) | 2-40 | 2-40 | 2-40 | 2-40 | 2-40 |
| Tipos de módulos de rosca | 17 | 17 | 17 | 17 | 17 |
| Rango de módulos de rosca (M.P.) | 0.25-3.5 | 0.25-3.5 | 0.25-3.5 | 0.25-3.5 | 0.25-3.5 |
| Diámetro de la caña del contrapunto (mm) | 65 | 65 | 65 | 65 | 65 |
| Cono de la caña del contrapunto | MT4 | MT4 | MT4 | MT5 | MT5 |
| Recorrido de la caña del contrapunto (mm) | 130 | 130 | 130 | 130 | 130 |
| Potencia del motor principal (kw) | 4 | 4 | 4 | 5.5 | 5.5 |
| Potencia del motor de refrigerante (kw) | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 |
| Peso para 750mm de distancia entre centros(kg) | 1100 | 1200 | 1220 | 1250 | 1300 |
| Peso para 1000mm de distancia entre centros(kg) | 1200 | 1300 | 1320 | 1350 | 1400 |
| Peso para 1500mm de distancia entre centros(kg) | 1400 | 1500 | 1520 | 1550 | 1600 |
| Peso para 2000mm de distancia entre centros(kg) | 1600 | 1700 | 1720 | 1750 | 1800 |
| Peso para 2800mm de distancia entre centros(kg) | 1800 | 1900 | 1920 | 1950 | 2000 |
| Dimensiones para 750mm Largo, Alto, Ancho (mm) | 2200*1140*1500 | 2200*1140*1500 | 2200*1140*1550 | 2200*1140*1650 | 2200*1140*1750 |
| Dimensiones para 1000mm Largo, Alto, Ancho (mm) | 2400*1140 1500 | 2400*1140 1500 | 2400*1140*1550 | 2400*1140*1650 | 2400*1140*1750 |
| Dimensiones para 1500mm Largo, Alto, Ancho (mm) | 2900*1140*1500 | 2900*1140*1500 | 2900*1140*1550 | 2900*1140*1650 | 2900*1140*1750 |
| Dimensiones para 2000mm Largo, Alto, Ancho (mm) | 3400*1140*1500 | 3400*1140*1500 | 3400*1140*1550 | 3400*1140*1650 | 3400*1140*1750 |
| Dimensiones para 2800mm Largo, Alto, Ancho (mm) | 4400*1140*1500 | 4400*1140*1500 | 4400*1140*1550 | 4400*1140*1650 | 4400*1140*1750 |
